Introduction

L’outil graphique est l’un des principaux modules de visualisation des données dans Dybee. Il a pour vocation d’offrir une diversité de type de graphiques afin de vous aider à analyser au mieux et au plus vite vos données.

Cet outil est disponible depuis l’onglet « Graphique » dans « Visualisation », ainsi que dans « Modules d’analyses ». Il est également accessible depuis « Tableau de bord » et « Rapport » afin de vous permettre d’accéder facilement et en tout temps aux visuels créés.

C’est un outil collaboratif, ce qui signifie que les graphiques créés sont accessibles par l’ensemble des personnes ayant accès au site.

Page d’accueil

La page d’accueil du module « Graphique  » contient :

• Une série de filtres permettant d’organiser et de trier les graphiques existants.
  • « Favoris » désigne les graphiques paramétrés comme tels en cliquant sur l’étoile dans la colonne du même nom
  • « Mes graphiques » réfèrent aux graphiques que vous avez créés
  • « Tous » englobe l’ensemble des graphiques existants pour ce site
  • « Graphique » retourne uniquement les graphiques créés dans le module directement
  • « Tableau de bord » proposent les graphiques créés depuis le Tableau de bord
  • « Rapport » propose les graphiques créés depuis un Rapport
  • Le filtre permet quant à lui de faire une recherche générique sur le nom du graphique, la description ou l’auteur
• Une série de tri par ordonnancement, ainsi on peut organiser les graphiques par :
  • Favoris
  • Type ( graphique, tableau de bord ou rapport)
  • Nom
  • Description
  • Auteur
  • Date de création
• Des actions
  • Dupliquer

Nouveau graphique

En cliquant sur « Nouveau » dans la page d’acceuil, la fenêtre si dessous apparait.

La section « Identification » permet de renseigner le titre et la description de votre graphique. Cela vous permettra de le retrouver en tout temps par la suite dans le module graphique, mais aussi depuis le tableau de bord ou le rapport si vous le souhaitez. Il est IMPÉRATIF d’informer à minima le titre du graphique pour pouvoir l’enregistrer.

La section « Options générales » vous permet de sauvegarder votre graphique via le bouton « sauvegarder », de retourner à la page d’accueil via le bouton « Ouvrir » et de cacher/montrer les sections « Options graphiques » et « Filtres » via le bouton Édition/Résultats.

La section « Options graphiques » regroupe l’ensemble des options nécessaires à l’élaboration des différents types de graphiques. Elle est détaillée par la suite dans la partie « Types de graphiques ». Certaines options sont tout de même communes à l’ensemble des types de graphiques tel que l’option « intervalle » qui permet de déterminer la fréquence des données que l’on souhaite observer: horaire, journalière, etc. et l’option « Décimale » qui permet de choisir la précision des données affichées.

La section « Filtre » apparait dans plusieurs modules Dybee et vous offre à la fois un filtre temporel et un filtre conditionnel. Le filtre temporel permet d’écarter certains jours de la semaine ou heure de la journée (ex : la nuit ou la fin de semaine). Et le filtre conditionnel permet de filtrer des comportements via des formules logiques (ex: Température > 10 degrés). Pour plus de renseignements sur la façon de manipuler des formules dans Dybee, consultez la formation « Calculs et formules« .

La section « Sélection des données » vous permet de choisir les variables que vous désirez visualiser. Cela peut-être un ou plusieurs points d’opération que vous pouvez sélectionner en cliquant sur le bouton « Point » à droite. Ou bien une formule plus complexe que vous pouvez créer en cliquant sur « Formule »à droite. Dans ce 2e cas, vous pouvez définir la cible de votre formule en cliquant sur l’icône « crayon » à gauche.

Enfin, une fois l’ensemble des sections précédentes paramétrées, la section « Option d’affichage » propose différents paramètres d’affichage. D’abord sur la période à afficher qui peut être une plage avec date de début et date de fin, ou bien les X dernières heures pour que votre graphique reste toujours à jour.

Et vous pouvez également décider de visualiser les points filtrés, les points non filtrés ou bien les deux à des fins de comparaisons.

Outils d’analyse du graphique

Une fois les options paramétrées, appuyez sur le bouton permettant le chargement du graphique. Vous obtiendrez alors un visuel de la sorte :

Votre graphique apparait au centre et en haut à droite, plusieurs options apparaissent :

Types de graphique

Le choix du type de graphique se fait dans la partie options, appelée « Option graphique » dans l’image précédente. Dybee vous propose 12 types de graphiques différents. Chacun d’eux a ses options propres. Le paramétrage et le visuel de chacun de ces types vous sont présentés dans ce qui suit.

Ligne

Description:

Le graphique ligne permet de visualiser une ou plusieurs données dans le temps sous forme de lignes. Par défaut, Dybee propose le visuel classique ci-contre.

Trois options sont ensuite disponibles :

• « Par jour »: Affiche la superposition journalière (soit sur 24h) du/des point(s) sur la période demandée. Chaque ligne représente une journée et la ligne pointillée représente la moyenne. Cette visualisation facilite la comparaison journalière d’un point.

• « Par semaine » : Fonction identique à « Par jour » mais sur la semaine. Chaque ligne représente une semaine. Cette visualisation facilite la comparaison hebdomadaire d’un point.

• « Cumulatif »: représente le cumulatif du ou des points. Cela facilite, entre autres, la détection de dérive et permet d’effectuer des sommes sur une période rapidement.

Paramètres visuels:

Par défaut le nom des axes Y sont le nom ou la description des points visualisés, mais pour plus de lisibilité il est possible de paramétrer les noms des axes Y ainsi que de forcer leur minimum et maximum.

Enfin dans la section « Sélection des données » vous pouvez choisir de répartir les points sur un ou plusieurs axes Y, ajouter des descriptions aux points et montrer ou cacher à votre convenance les points qui apparaissent sur le graphique.

Colonne

Description :

Le graphique colonne permet de visualiser une ou plusieurs données dans le temps sous forme de colonne. Par défaut, Dybee propose le visuel classique ci-contre.

Trois options sont ensuite disponibles :

• « Cumulatif »: représente le cumulatif du ou des points. Cela facilite enter autre la detection de dérive. Et permet d’effectuer des sommes sur une période rapidement.

• « Moyenne »: représente la moyenne de chaque point sur la période d’étude. Ce visuel permet des comparaisons globales rapides.

• « Comparaison par mois »: Permets de comparer la moyenne ou la somme des points par mois. Très utilisé notamment pour des comparaisons énergétiques.

Paramètres visuels:

Par défaut le nom des axes Y sont le nom ou la description des points visualisés mais pour plus de lisibilité il est possible de paramétrer les noms des axes Y ainsi que de forcer leur minimum et maximum.

Enfin dans la section « Sélection des données » vous pouvez choisir de répartir les points sur un ou plusieurs axes Y, ajouter des descriptions aux points et montrer ou cacher à votre convenance les points qui apparaissent sur le graphique.

Area

Description :

Le graphique area permet de visualiser une ou plusieurs données dans le temps sous forme de ligne dont l’aire sous la courbe est pleine. Par défaut, Dybee propose le visuel classique ci-contre.

Il est aussi possible d’activer l’option cumul.

Paramètres visuels:

Par défaut le nom des axes Y sont le nom ou la description des points visualisés mais pour plus de lisibilité il est possible de paramétrer les noms des axes Y ainsi que de forcer leur minimum et maximum.

Enfin dans la section « Sélection des données » vous pouvez choisir de répartir les points sur un ou plusieurs axes Y, ajouter des descriptions aux points et montrer ou cacher à votre convenance les points qui apparaissent sur le graphique.

Barre

Description :

Le graphique barre permet de visualiser une ou plusieurs données sous forme de barres horizontales. Le temps est représenté sur l’axe Y et la valeur des points sur l’axe X. Par défaut, Dybee propose le visuel classique ci-contre.

L’option moyenne est également disponible. Elle permet de visualiser la moyenne de chaque point sur la période d’étude. Ce visuel permet des comparaisons globales rapides.

Nuage de point

Description:

Le graphique Nuage de point permet de visualiser une ou plusieurs données dans le temps sous forme de points sans ajouter de lignes de connexion. Ce graphique est très utile lorsque l’on souhaite étudier un point pour lequel l’intervalle temporel entre deux relevés n’est pas constant. Cela peut être le cas si l’on regarde le point aux variations ou si pour des raisons d’acquisition il y a des trous de données. Ainsi notre analyse n’est pas faussée par de potentielles lignes droites entre deux points non représentatives du comportement réel.

L’option cumul est également disponible

Stepped

Description:

Le graphique Stepped permet de visualiser une ou plusieurs données dans le temps sous forme de points relier par des lignes horizontales. Ce graphique est très utile lorsque l’on souhaite étudier des points dont les valeurs sont discrètes. Ainsi notre analyse n’est pas faussée par de potentielles lignes droites entre deux points non représentatives du comportement réel.

L’option cumul est également disponible.

Column stacked

Description

Le graphique Column Stacked permet de visualiser la somme des points étudiés et ce pour chaque relevé. Le graphique présente cela sous forme de colonnes empilées. C’est extrêmement puissant pour des études énergétiques par exemple afin de visualiser les fluctuations de consommation et d’analyser les équipements impliqués lors des pics.

Nuage de points XY

Description

Le graphique Nuage de points XY permet de visualiser une donnée en Y par rapport à une autre donnée en X, à la différence des autres graphiques proposés ou l’axe des X et systématiquement le temps. Ce graphique est extrêmement puissant pour analyser la corrélation entre deux grandeurs et potentiellement détecter des dérives.

Une option de régression est disponible, permettant de calculer et d’afficher la régression linéaire ou polynomiale le cet ensemble de points. La formule de la courbe est disponible en bas du graphique.

Paramètres visuels:

Par défaut le nom des axes Y sont le nom ou la description des points visualisés, mais pour plus de lisibilité il est possible de paramétrer les noms des axes Y ainsi que de forcer leur minimum et maximum.

Occurence

Description:

Le graphique Occurence et un histogramme. Il représente le nombre d’échantillons compris sur un intervalle (une classe) durant la période étudiée. Cela permet d’étudier la distribution du ou des point(s) d’études

Heatmap

Description :

Le heatmap est un graphique particulier en 3 dimensions. Il ne peut prendre qu’un seul point en entrée, en axe X sont présentés les jours et en axe Y les heures. Chaque case représente donc une heure d’une journée. Une échelle de couleurs témoigne de la valeur du point pour le jour et l’heure correspondant. Ce graphique est très puissant pour assurer le suivi visuel global d’un équipement.

L’echelle de couleurs se paramètre par défaut entre le maximum et mets le minimum des valeurs présentes dans la période étudiée. Mais il est possible dans les options de forcer un minimum et un maximum plus pertinent.

Calendrier

Description:

Le calendrier est un graphique particulier en 3 dimensions. Il ne peut prendre qu’un seul point en entrée, en axe X sont présentés les mois et en axe Y les jours de la semaine. Chaque case représente donc un jour de l’année. Une échelle de couleurs témoigne de la valeur du point correspondant. Ce graphique est très puissant pour faire des analyses saisonnières ou annuelles.

Pie

Description:

Le graphique Pie est un graphique de répartition qui nécessite en entrée plusieurs points pour être pertinent. Il calcule la somme des valeurs de chacun des points sur la période considérée, puis le pourcentage que cela représente en comparaison avec la somme totale des valeurs de l’ensemble des points.

Pour aller plus loin

Pour un complément d’information sur les outils de visualisation proposés par Dybee tels que le mini-explorateur ou l’explorateur ainsi qu’une démonstration vidéo de l’utilisation de l’outil graphique, vous pouvez consulter la vidéo « Visualisation des données« .

Principe général

Dybee offre de nombreux outils afin de visualiser, analyser et suivre les données d’opération de votre site. Cet article présente l’un d’entre eux : le Rapport. Cet outil possède une structure reposant sur une grille pouvant accueillir des Widgets personnalisables.

Le Rapport est un outil de travail pour l’analyste qui lui permet de visualiser et d’analyser les comportements des systèmes de son site. Il aide ce dernier à structurer ses analyses et permet la collaboration de différents acteurs sur un même support.

Via les différents widgets disponibles, il vous est possible de suivre des données énergétiques, des données d’opérations et tout autre type d’informations disponibles sur la plateforme.

Tout comme le Tableau de bord, le Rapport est constitué de pages. Chaque page possède une grille faite de 4 cases de large par 4 cases de haut. Les widgets (ou visuels) sont d’une hauteur de 1 case et leurs largeurs peuvent varier de 1 à 4 cases. Afin d’en ajouter un dans la grille, il suffit de cliquer sur le « + » de la case dans laquelle vous souhaitez placer ce dernier.

Onglet Rapport

Page d’accueil

On retrouve à l’ouverture de la page d’accueil du rapport la liste des rapports existant avec leur nom et description, le nom de l’auteur du rapport et la date de création de ce dernier. L’ensemble des rapports est accessible à tous les utilisateurs ayant accès au bâtiment, autant en visualisation qu’en édition.

Afin de faciliter la collaboration, d’éviter les tâches redondantes et d’accélérer le travail des analystes, il est possible d’importer un rapport déjà monté du bâtiment actuel (et d’ainsi le duplique) ou d’un autre bâtiment grâce au bouton « importer ».

Pour dupliquer un rapport du bâtiment actuel, il vous suffit de le choisir parmi la liste déroulante. Pour importer le rapport d’un autre de vos bâtiments, il faut sélectionner le bâtiment dans le menu déroulant, puis sélectionner le nom du rapport. Ensuite, vous pouvez au choix importer l’entièreté du rapport en cliquant directement sur « ajouter » ou sélectionner une page précise de ce rapport dans le menu déroulant correspondant.

Il se peut que la copie ne fonctionne pas correctement à cause de différences de modélisation et d’acquisition entre les deux bâtiments. Le statut des widgets composant le rapport informe donc l’utilisateur des difficultés potentielles d’importation.

Structure d’une page

Sélection des pages

La partie « Sélection des pages » permet de naviguer entre les différentes pages du tableau de bord. La création de plusieurs pages permet de structurer et d’organiser vos analyses et visuels.

Paramétrage de la page

La partie  » Paramétrage de la page » regroupe les options disponibles pour chaque page, à savoir:

Les options « Configuration de la page’ et « Importer-dupliquer une page existante » sont explicités en détail dans la formation Tableau de bord dans les sections du même nom.

Paramétrage Widget

La partie « Paramétrage Widget » influence les résultats retournés par les Widgets de votre page. Elle permet d’ajouter une ou plusieurs cibles en cliquant sur le crayon à droite de « entité ». Ces dernières seront prises en compte dans les formules de différents Widgets (voir la Formation Dybee – Calculs et Formules pour plus d’information sur les formules ciblées).

Parmi les widgets disponibles, certains peuvent cibler plusieurs entités .Il est donc possible de monter une page de Rapport générique puis de visualiser cette dernière pour plusieurs entités de la même famille en sélectionnant tour à tour la ou les entité(s) choisie(s).

Il est également possible de varier la période de temps d’étude. Par défaut le tableau de bord est ouvert sur la dernière semaine, soit les 7 derniers jours.

Pour aller plus loin

Nous vous invitons à consulter les formations Widget et Grapique pour compléter votre maitrise de l’utilisation des rapports.

Pour découvrir d’autres outils de visualisation, dirigez-vous vers la vidéo de Visualisation des données ou bien allez consulter la formation Portfolio.

Principe général

Dybee offre de nombreux outils afin de visualiser, d’analyser et de suivre les données d’opération de votre site. Cet article présente l’un d’entre eux : le Tableau de bord. Cet outil possède une structure reposant sur une grille pouvant accueillir des Widgets personnalisables.

Le Tableau de bord à une visée récapitulative et de synthèse, il vous permet de suivre les points d’opération qu’il vous est important de surveiller quotidiennement. Cet outil peut avoir plusieurs visées, à la fois d’analyse, de synthèse, de suivi et de communication. Il peut être utilisé par l’expert en efficacité énergétique afin de centraliser les données principales et faciliter leur suivi. Il peut être également utilisé comme outils de communication vers un public interne ou externe. Il peut être par exemple affiché à l’entrée principale d’un site pour sensibiliser les utilisateurs, partager les résultats et les efforts liés au confort et à la performance énergétique et proposer des gestes concrets pour inciter les gens à prendre part aux efforts d’amélioration.

Via les différents widgets disponibles, il vous est possible de suivre des données énergétiques, des données d’opérations et tout autre type d’informations disponibles sur la plateforme.

Tout comme le Rapport, le Tableau de bord est constitué de pages. Chacune possède une grille faite de 4 cases de large par 4 cases de haut. Les widgets (ou visuels) sont d’une hauteur de 1 case et leurs largeurs peut varier de 1 à 4 cases. Afin d’en ajouter un dans la grille, il suffit de cliquer sur le « + » de la case dans laquelle vous souhaitez placer ce dernier.

Structure de la page

Un tableau de bord est donc composé d’une ou plusieurs pages, elles-mêmes composées de widgets. Le nombre de pages d’un tableau de bord et la composition de chaque page est entièrement personnalisable par chaque utilisateur. DYBEE met à disposition plus d’une vingtaine de types de visuels, qui servent de base à la création des graphiques finaux. Chaque widget est paramétrable afin d’offrir un maximum de liberté à l’utilisateur.
L’image ci-dessous présente la structure d’un tableau de bord type.

Sélection des pages

La partie « Sélection des pages » permet de naviguer entre les différentes pages du tableau de bord. La création de plusieurs pages permet de structurer et d’organiser vos analyses et visuels.

Paramétrage de la page

La partie  » Paramétrage de la page » regroupe les options disponibles pour chaque page, à savoir:

Les options « Configuration de la page’ et « Importer-dupliquer une page existante » sont explicités en détail plus loin dans leur partie respective.

Paramétrage Widget

La partie « Paramétrage Widget » influence les résultats retournés par les Widgets de votre page. Elle permet d’ajouter une ou plusieurs cibles en cliquant sur le crayon à droite de « entité ». Ces dernières seront prises en compte dans les formules de différents Widgets (voir la Formation Dybee – Calculs et Formules pour plus d’information sur les formules ciblées). Il est également possible de varier la période de temps d’étude. Par défaut le tableau de bord est ouvert sur la dernière semaine, soit les 7 derniers jours.

Sélection du tableau de bord

La partie « Choix du tableau de bord » permet de choisir le tableau de bord que nous souhaitons visualiser grâce à une file déroulante. A savoir que tous les usagers faisant partie d’un projet Dybee ont accès par défaut à:

• Un tableau de bord personnel (identifié par le nom de l’usager)

• Un tableau de bord par défaut pour le bâtiment (appelé « Défaut »)

• Les tableaux de bord créés par les autres membres ayant accès au bâtiment (Identifié par leurs noms respectifs)

Il est possible pour chaque usager de visualiser ces différents tableaux de bord, mais uniquement le Tableau de bord personnel et le Tableau de bord par défaut sont modifiables. Si le tableau de bord personnel est vide, Dybee vous ouvre directement celui par défaut du bâtiment en question.

Exemple

L’exemple ci-dessous indique que vous êtes sur le tableau de l’utilisateur A comportant deux pages, « Page #1 » et « Page # 2 ». Vous êtes actuellement sur la Page #1. Les analyses présentées sont pour la période du 6 mai 2022 au 13 mai 2022 et vous n’avez pas de cibles sélectionnés.

Configuration d’une page

Le formulaire de configuration se présente comme suit.

Il permet de:

Importer – Dupliquer une page existante

Dans la Section 1, il vous est possible de sélectionner une ou plusieurs pages de tableaux de bords existants provenants :

• D’un autre utilisateur du bâtiment actif (Site actuel)
• D’un autre bâtiment (autre bâtiment)

Si vous sélectionnez « Site actuel« , les sections 2-A et 3-A apparaissent.

Dans la Section 2-A, vous avez donc le choix d’importer une ou plusieurs pages d’un tableau de bord ou bien une ou plusieurs pages d’un rapport (voir la formation rapport).

Si vous sélectionnez « Tableau de bord » dans la section 2-A, vous pouvez ensuite sélectionner dans la Section 3-A le compte de l’utilisateur qui a créé la ou les pages qui vous intéressent via la liste déroulante de « User » puis importer une ou plusieurs des pages de son Tableau de bord via la liste déroulante « Dashboard ». La page importée apparaitra ensuite dans votre Tableau de bord.

Si vous avez sélectionné « Rapport » dans la section 2-A, la Section 3-B apparait et vous permet de sélectionner une ou plusieurs pages appartenant à un rapport. Les noms en gras sont les noms des rapports de votre bâtiment et les autres sont les noms des pages individuelles.

Si vous avez sélectionné  » autre bâtiment » dans la Section 1, le formulaire suivant apparait :

Il se peut que la copie ne fonctionne pas à cause de différences de modélisation et d’acquisition entre les deux bâtiments. Le statut du widget informe donc l’utilisateur des difficultés potentielles d’importation.

Une fois le bâtiment sélectionné puis la page sélectionnée, appuyer sur sauvegarder pour importer la page choisie.

Grâce à cet outil vous êtes donc en mesure d’importer et de partager des pages d’analyse et de visualisation entre utilisateurs d’un même bâtiment et entre des bâtiments auxquels vous avez accès.

Pour aller plus loin

Nous vous invitons à consulter les formations Rapport, Widget et Graphique pour compléter votre maitrise des outils de visualisation dans DYBEE en lien avec les widgets.

Pour découvrir d’autres outils de visualisation, dirigez-vous vers la vidéo de Visualisation des données ou bien allez consulterla formation Portfolio

Introduction

Dybee offre une panoplie de type de widget pour construire vos tableaux de bord et rapports.

Ces derniers sont organisés en 6 catégories de fonctionnalités :

• Général
• Énergie
• Opération
• Gestion
• Module
• Autre

Il vous est possible d’en créer ou bien d’importer des widgets créés par vos collaborateurs via l’onglet « Autres utilisateurs ».  Cela vous donne accès à l’ensemble des widgets déjà existants sur les tableaux de bord de vos collaborateurs, triés en fonction de l’auteur.

Chaque type de widgets est identifié par un symbole qui lui est propre. Ainsi vous pouvez reconnaitre les types de widgets utilisés par les autres utilisateurs et sélectionner ceux qui vous seront utiles.

Si un type de Widget est grisé/inaccessible, cela peut être dû à deux choses. Certains Widgets nécessitent au minium d’avoir deux cases de long disponibles et sont donc grisés si vous tentez de le créer à un emplacement où il n’y a qu’une seule case de disponible. Certains widgets quant à eux ne sont disponibles que pour des sites en plans C (analyse), s’ils sont grisés c’est que vous êtes probablement en plan A ou B.

Configuration

Chaque type de Widget est paramétrable afin d’offrir un maximum de liberté à l’utilisateur. La création d’un nouveau visuel demande donc une étape de paramétrisation.

Pour chacun d’entre eux à minima il faut renseigner le titre, choisir la longueur du widget (entre une et 4 cases) et si besoin associer un lien.

Type de Widget – Général


Description :

Affichage de l’image de votre bâtiment.

Prérequis :

Cette image doit préalablement être importée dans la fenêtre de configuration du bâtiment.

Température

Description:

Données météorologiques en temps réel prises à partir des données satellites de la NASA. Les données sont la température, l’humidité et la vitesse du vent.

Prérequis :

Les coordonnées (Longitude/Latitude) doivent avoir été remplies préalablement dans la fenêtre de configuration du bâtiment.

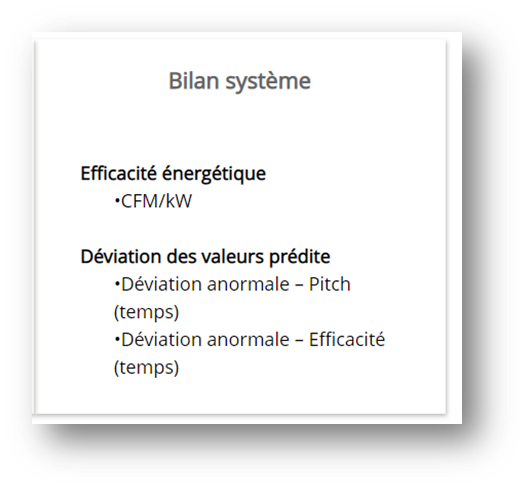

Notes

Description :

Outils de traitement de texte

Carrousel

Description:

Défilé d’une sélection d’images. Ce widget est utile pour afficher des faits, des idées ou bonnes pratiques

sur un tableau de bord partagé à la communauté. Il suffit d’importer vos images et de déterminer la vitesse de rotation.

Configuration :

L’utilisateur peut choisir le nombre de secondes qui s’écoulent avant chaque changement d’image

Type de Widget – Énergie :

Concernant les prérequis des widgets de cette section, consultez la formation sur le suivi énergétique.

Performance énergétique

Description :

Affichage de la performance énergétique basé sur les mesures et vérifications (IPMVP) appliquées aux données de facturation. Le graphique présente la consommation (en kWheq) réelle et prédite basée sur la régression définie sur une période de référence. Les bandes représentent les économies cumulatives ou mensuelles du projet (selon le choix de l’utilisateur via le bouton « cumul » en haut à droite).

Configuration:

On peut choisir d’afficher le résultat d’un compteur précis, de l’ensemble des compteurs d’un même type de source ou de l’ensemble des compteurs du bâtiment via les 2 premières lignes présentes ci-contre.

On définit la date de début, sachant que la date de fin correspond à la date de la dernière facture disponible entrée dans DYBEE.

On peut enfin choisir via le sélecteur « Regression » si l’on préfère visualiser les données de facturation (avec des dates variables) ou les données normalisées (entre le 1er et 31 du mois). Lorsqu’on évalue des compteurs de type électricité, il est possible de visualiser ce graphique pour la puissance (kW).

Prérequis :

Ce diagramme est disponible seulement si des factures sont entrées dans le bâtiment via une entrée manuelle ou automatique et si une régression est définie pour les sources considérées (dans Energie -> Mesure et vérification). Pour plus d’information, consultez la formation sur le suivi énergétique.

Économies d’énergie

Description :

Ce widget permet d’afficher les économies en pourcentage d’énergie, en molécule et en dollars, et ce, pour l’ensemble du bâtiment, pour un type d’énergie ou pour un compteur particulier. Les données affichées sont basées sur les données de facturation lorsqu’il s’agit de compteurs simples et de données normalisées au mois lorsqu’il s’agit d’un type d’énergie ou du bâtiment (afin d’être en mesure de sommer les différentes sources).

Il permet également de suivre la consommation totale du bâtiment ainsi que les émissions de CO2. Et ce pour le dernier mois, les 12 derniers mois ou depuis la mise en service du bâtiment

Configuration :

On peut choisir d’afficher le résultat d’un compteur précis, de l’ensemble des compteurs d’un même type de source ou de l’ensemble des compteurs du bâtiment.

Prérequis :

Ce diagramme est disponible seulement si des factures sont entrées dans le bâtiment via une entrée manuelle ou automatique et si une régression est définie pour les sources considérées (dans Energie -> Mesure et vérification).

Excepté pour la consommation totale qui ne demande pas de configurer des régressions. Pour plus d’information, consultez la formation sur le suivi énergétique.

Comparaison de performance

Description :

Permets de suivre l’évolution d’un point selon des marqueurs préétablis. Ce peut être un point de consommation énergétique du bâtiment, ou un point d’acquisition quelconque.

Configuration :

Il faut déterminer la limite basse (minimum) et haute (maximum) de l’échelle de couleurs ainsi que l’unité affichée en bas à droite (Unité). On peut aussi choisir le sens de l’échelle ainsi que le nombre de décimales affichées. Puis selon la position du bouton à côté de la valeur à suivre, on sélectionne au choix un point de consommation (qui peut être la consommation en kWheq, l’émission de CO2 en kgCO2, le coût et l’énergie en GJ) ou un point générique.

Si c’est un point de consommation, la valeur à suivre est la somme sur les 12 derniers mois. Si c’est un point générique, la valeur à suivre est la dernière valeur de ce point.

Cette valeur peut ensuite être exprimée en unité/m2 ou unité/p2.

Enfin on crée autant de marqueurs de référence que nécessaire et on leur attribue une valeur, une description, puis on choisit de les placer au-dessus ou en dessous de l’échelle

Prérequis :

Ce diagramme est disponible seulement si des factures sont entrées dans le bâtiment via une entrée manuelle ou automatique. Pour plus d’information, consultez la formation sur le suivi énergétique.

Énergie cumulative

Description :

Présente la courbe d’évolution du cumul sur 12 mois de la consommation totale du bâtiment, et ce, depuis les premières factures disponibles. Soit un cumulatif glissant sur 12 mois. Ainsi que le cumul de la consommation des 12 derniers mois disponibles.

Configuration :

Il suffit de déterminer si l’on veut observer la consommation (en kWheq), le coût, l’intensité (en GJ) ou les émissions de CO2 (en kgCO2). Il est également possible d’afficher ces données en m2 ou p2 et de choisir le nombre de décimales affichées.

Prérequis :

Ce diagramme est disponible seulement si des factures sont entrées dans le bâtiment via une entrée manuelle ou automatique. Pour plus d’information, consultez la formation sur le suivi énergétique.

Tableau résultat énergie

Description :

Propose un bilan complet et personnalisable des données énergétiques normalisées disponibles dans DYBEE via l’onglet Énergie. Celui-ci peut être visualisé sous forme de tableau ou de graphique

Configuration :

Il faut tout d ‘abord déterminer le nombre de décimales des résultats présentés. Si vous souhaitez afficher des valeurs en mètre carré ou pied carré, il faut cocher « Superficie », puis choisir l’unité (m2 pour mètre carré ou p2 pour pied carré) désirée.

Vous pouvez faire des bilans annuels ou mensuels. Nous vous proposons deux méthodes pour définir la période sur laquelle vous désirez consulter votre bilan. Soit vous souhaitez que votre bilan se mette à jour au fil des mois, dans ce cas choisissez l’option « Dernière période » puis indiquez le nombre de mois d’étude souhaité. Soit vous désirez faire un bilan sur certains mois ou années bien particuliers(ères) et dans ce cas choisissez l’option « Période incluse » puis sélectionnez les mois/années qui vous intéressent.

Choisissez enfin le ou les compteurs que vous souhaitez inclure dans l’analyse. Ils peuvent être étudiés, indépendant ou bien regroupé par type d’énergie ou bien additionnés pour représenter la consommation totale du bâtiment.

Une fois le ou les compteurs cibles choisis, sélectionnez les grandeurs que vous souhaitez analyser en cochant les cases correspondantes. Chaque case représente l’indicateur (colonne) de la grandeur (ligne).

Dans l’exemple suivant, les données affichées seront : la consommation énergétique en kWheq, la prédiction énergétique en kWheq, les économies énergétiques en kWheq, le pourcentage d’économies monétaire en $ et la réduction de GES en kgCO2. La case totale en bas permet d’ajouter une ligne « total » qui somme l’ensemble des mois/années sélectionnés pour chaque indicateur. Exemple de la somme de la consommation en kWheq pour la dernière année.

Enfin vous pouvez choisir le format d’affichage par défaut (à l’ouverture du Widget). Soit sous forme de tableau (voir Exemple 1), soit sous forme de graphique (Exemples 2 et 3).

Si vous sélectionnez l’option graphique, vous pouvez choisir de faire une comparaison annuelle. Dans ce cas, le graphique représenté superposera les mois de chaque année afin de faciliter la comparaison (Exemple 3).

À tout moment, depuis votre Tableau de bord ou votre rapport, vous pouvez exporter les données utilisées dans ce Widget ou changer les paramètres de visualisation via les boutons présentés dans l’exemple 1.

Type de Widget – Opération:

Graphique

Description :

Cette fonctionnalité du tableau de bord reprend la puissance de notre outil de création de graphiques que l’on retrouve dans les modules d’analyse ou au menu visualisation (voir le guide d’utilisation). Ce module permet de créer tout genre de graphiques à partir d’une sélection de points de données ou de formules. Les visuels sont multiples, en voici quelques exemples :

Configuration :

Pour entrer dans les détails de la configuration de l’outil « Graphique », une formation est en cours d’élaboration

Chart Comparaison

Description :

Permets de comparer par superposition temporelle le fonctionnement d’un point. Et de déceler des comportements hebdomadaire ou horaires récurents ou anormaux.

Configuration

Il est possible de visualiser le point à un intervalle horaire ou journalier et de visualiser la superposition sur une journée (24h), ou sur une semaine

Liste de points

Description :

Permets de suivre la dernière valeur des points disponibles ainsi que leurs statistiques.

Configuration :

Choix des points ou formules à suivre et des statistiques à afficher tel que le minimum, le maximum, la moyenne et le total sur la période étudiée. Le nombre de données disponibles sur la période (count) ainsi que la date de la dernière donnée peuvent également être affichés.

L’explorateur

Description :

L’explorateur est un widget qui pointe vers notre module de visualisation des courbes de tendance. Consultez cette vidéo pour plus d’information sur l’utilisation de l’explorateur.

Configuration :

Choix du graphique à visualiser et de la période de visualisation dont la fin est par défaut la date actuelle.

Prérequis :

On doit préalablement avoir monté et enregistré un graphique dans l’onglet « Explorateur » pour être en mesure de sélectionner la sauvegarde via le formulaire du widget.

Pointe de tarte – Kpis

Description

Affichage d’un graphique communément appelé circulaire, à secteurs ou à tarte. Cet affichage est particulièrement pratique pour afficher la distribution d’un ensemble de KPI tels le confort de pièce ou la modulation d’un groupe de systèmes.

La flèche en haut à droite permet d’accéder aux valeurs détaillées

Configuration :

On doit sélectionner la famille et le KPI d’étude, puis l’on peut ajouter un filtre temporel. Il faut ensuite déterminer les intervalles d’études en indiquant les séparations de la tarte.

Prérequis :

Avoir créé des entités et associé des points aux ‘tags’ afin de permettre le calcul des KPIs.
Pour plus d’information pour se lancer dans la modélisation, consultez notre vidéo sur les Fonctions de bases de Dybee et sur la Modélisation des systèmes.

Pyramide Kpis

Description

Ce graphique permet de suivre un KPI pour l’ensemble d’une famille. Exemple : le KPI TI_TSP qui  témoigne du confort d’une pièce pour l’ensemble des zones. Il affiche les 10 pires cas du bâtiment et montre la valeur actuelle (en couleur pleine) ainsi que la valeur maximale atteinte durant la période (en contour orange).

Il est possible d’ajouter des informations sur l’axe vertical propre à chaque entité comme ici la température (T) et la consigne de température (TSP) pour chacun des locaux.

Configuration :

On doit sélectionner la période sur laquelle on étudie le KPI (les 7 derniers jours ou 24 dernières heures), ainsi que la famille et le KPI d’étude. On peut ensuite choisir une coloration puis ajouter les informations qui nous semblent pertinentes via des formules.

Prérequis :

Avoir créé des entités et associé des points aux ‘tags’ afin de permettre le calcul des KPIs. Pour plus d’information pour se lancer dans la modélisation, consultez notre vidéo sur les Fonctions de bases de Dybee et sur la Modélisation des systèmes.

Valeur

Description

Affichage d’une valeur ponctuelle provenant d’un point d’opération ou d’une formule et suivi de sa tendance journalière ou hebdomadaire. Vous pouvez spécifier les unités.

Configuration :

On peut ensuite configurer l’unité du point étudié ainsi que le nombre de décimales affichées. De plus, le bouton tendance permet d’afficher ou non la ligne de tendance du point sur les dernières 24h ou les derniers 7 jours au choix

Jauge

Description

Affichage du dernier résultat ou de la moyenne des 24 dernières heures d’un point d’opération ou d’une formule.

Configuration :

On peut ajuster le minimum et maximum de la jauge, les séparations des indicateurs de couleurs et la couleur de chacun

Tableau

Description

Permets de créer un tableau de donnée en fonction de la plage de temps défini pour la page.

Configuration

Il faut sélectionner les points ou créer les formules que l’on souhaite suivre. On peut également y appliquer un filtre temporel ou fonctionnel.

Type de Widget – Gestion

Récapitulatif tâches

Description

Affichage du nombre de tâches créées dans le bâtiment en fonction de leurs statuts.

Une option de configuration ‘Plus de détail’ permet à l’utilisateur d’accéder au détail des tâches qui lui sont spécifiquement attribuées.

Tâches

Description

Permets de suivre le nombre de tâches créées, prises en charge et terminées par mois, au cours des derniers mois

Configuration :

On choisit le nombre de mois que l’on veut afficher à partir du mois actuel

Détection de faute :

Description

Défilé des fautes détectées automatiquement par Dybee lors des 24 dernières heures pour votre bâtiment.

Il vous est possible d’avoir le détail des fautes en cliquant sur ‘Lire la suite’ ou de vous rediriger vers la page de détection de faute en cliquant sur les flèches à droite du titre.

Mesures d’optimisation

Description

Affichage des mesures d’optimisation pour l’équipe technique. Cette liste peur être l’ensemble des mesures disponibles dans votre projet ou seulement celles ciblées selon la liste d’équipements modélisés.

Type de Widget – Modules

Analyse comparative

Description

Permets de suivre la dérive d’un point en comparant sa valeur actuelle (en vert) à la valeur de référence (en pointillé vert). Cette valeur «  attendue » est calculée par un modèle d’intelligence artificielle. Les limites acceptables (maximales et minimales) sont également présentées (en gris) afin de définir d’un coup d’oeil si notre valeur est normale ou non.

La colonne verte pleine indique la valeur réelle actuelle alors que la bande hachurée, la plage comparative pour des conditions similaires.

Configuration

Il suffit de sélectionner une des analyses comparatives créées dans le module d’analyse du même nom

Prérequis

Il est nécessaire de configurer et d’enregistrer en amont, une analyse comparative dans le module d’analyse dédié à cet effet. Une formation additionnelle sera bientôt disponible

Type de Widget – Autre

Détection de faute

Description :

Présente en quelques chiffres le nombre de fautes détectées dans les dernières 24h ou dans la dernière semaine pour votre site. En bas vous trouvez le nombre de fautes par priorité : en rouge les fautes de priorité 0/1, en orange 2/3 et en vert 4/5.
